Die Wandheizplatten Soffio erfordern keine Fachmontage und müssen auch nicht mit aufwendigen Transportmitteln befördert werden.
Die Heizplatten können in jeder Phase der Ausbau- bzw. Sanierungsarbeiten sowohl an Trag- wie auch Trennwänden und Dachschrägen montiert werden.
Die Wärmekollektoren werden entweder in den Estrich integriert oder bodenbündig verlegt und mit Fuβleisten verdeckt.
Sämtliche Montagearbeiten beschränken sich auf mehrere einfache Schritte, die man selbständig anhand der nachfolgenden Montageanleitung durchführen kann.
Das Anbringen der Wandheizplatten Soffio unterscheidet sich in keinerlei Weise von der Montage der Gipskartonplatten.
In diesem Fall werden folgende Montagetechniken angewandt: die Heizplatten werden auf eine Stahlprofil- oder Holzkonstruktion angebracht bzw. mit Gipskleber direkt an die Wand geklebt.
Um die Heizplatten zu befestigen, werden die Wärmekollektorstutzen reihenweise mit Kunststoffrohren Ø16mm verpresst und in jedem Raum in eine separate Schlaufe des ZH-Wasserkreislaufes verbunden.
Schauen Sie sich bitte den Montagefilm an.
Bevor man mit der Montage beginnt, sollte man einen Entwurf zur Anordnung der Heizplatten im Raum erstellen.
* Bitte vergessen Sie nicht, dass die Heizleistung einer Heizplatte bis zu 200 w beträgt. Eine Heizplatte reicht somit für eine Fläche von 3m2 aus.

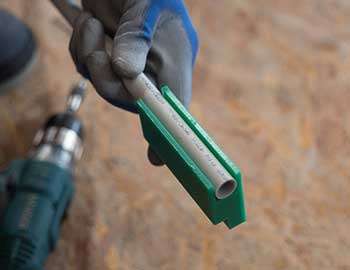

Rohrabschnitte Ø16 mm für die Herstellung der Verbindungen in entsprechender Länge vorbereiten (bei zwei angrenzenden Heizplatten sollte der Abstand 95 mm betragen). Mit Hilfe eines Systemwerkzeugs Innenfasen an Rohrenden ausführen.
Auf Wärmekollektorstutzen je 4 O-Ringe 10x1 aus EPDM aufsetzen (die O-Ringe gehören zum Lieferumfang der Heizplatten).

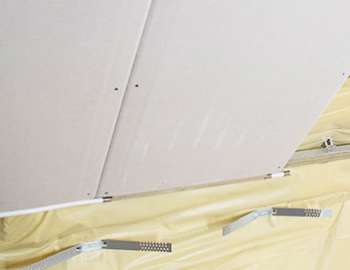

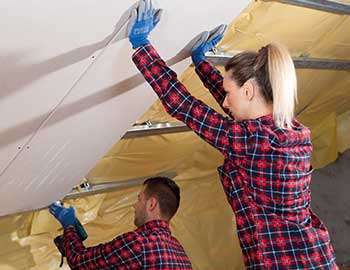

Die erste Heizplatte auf die Stahlprofilkonstruktion mit Blechschrauben anbringen bzw. mit Gipskleber direkt an die Wand kleben.
*Wir garantieren, dass beim Einsatz der Unterlegscheibe Soffio der Abstand zwischen Boden und Wärmekollektor 13 mm beträgt.

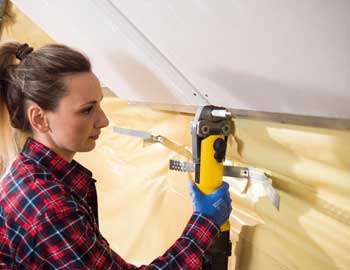

Rohre Ø16 mm samt Spannbuchse auf den Stutzen schieben und mit Hilfe eines für Rohre Ø16 mm bestimmten Presssystems mit U-Kontur eine Pressverbindung herstellen.
*Wir empfehlen das Presssystem SOFFIO Mouse 2016.
Weitere Heizplatten auf dieselbe Weise verbinden und eine Wasserkreislaufschlaufe in der ZH-Anlage bilden. Zum Schluss eine Dichtprobe durchführen.
Die entstehende Wandverkleidung laufend mit Standard-Gipskartonplatten mit einer Dicke von 12,5 mm ausführen.

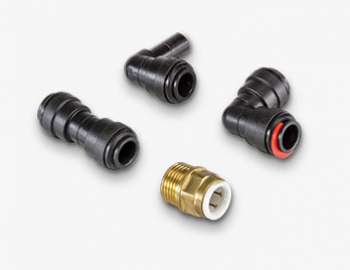

Für die Ausführung von Verbindungen der Soffio-Heizplatten können handelsübliche PushFit-Stecksysteme verwendet werden. Direkt nebeneinander angereihte Soffio-Heizplatten werden mit einer PushFit-Kupplung verbunden. Der Anschluss an die Wasseranlage erfolgt mit einer PushFit-Anschlussverschraubung mit Außengewinde G 1/2".
Weitere Heizplatten auf dieselbe Weise verbinden und eine Wasserkreislaufschlaufe in der ZH-Anlage bilden. Zum Schluss eine Dichtprobe durchführen.
Die entstehende Wandverkleidung laufend mit Standard-Gipskartonplatten mit einer Dicke von 12,5 mm ausführen.

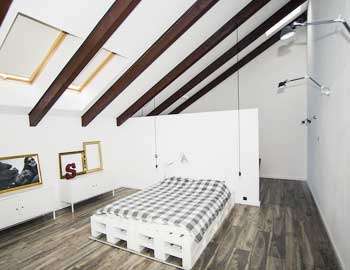

Die Wand mit Trockenbauverfahren ausbauen.
